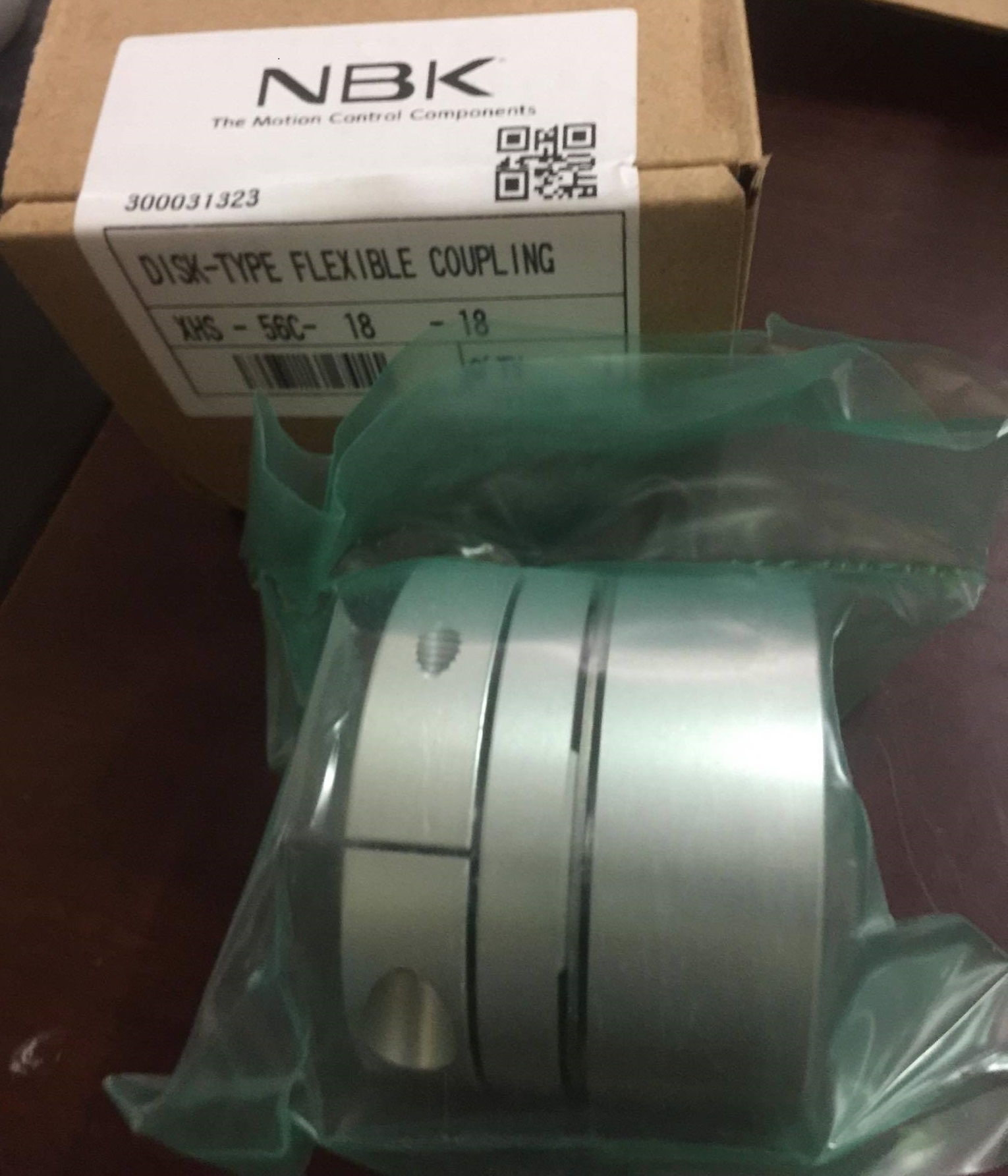

Khớp Nối NBK Phụ Tùng Máy CNC NBK Disk Type Flexible Couplings XHS 56C
Contact for Price
Khớp nối NBK Phụ tùng máy CNC NBK Disk Type Flexible Couplings XHS 56C
Các loại khớp nối NBK tương ứng với các loại máy CNC:
| Image |  |
 |
 |
 |
 |
|---|---|---|---|---|---|
| Name | XHW-C | XHW-C-L | XHS-C | XBW-C | XBWS-C |
| Photo |  |
 |
 |
 |
 |
|---|---|---|---|---|---|
| Name | XBS-C | XBSS-C | MDW | MDS | MHW |
Khớp nối NBK Phụ tùng máy CNC NBK Disk Type Flexible Couplings XHS 56C
Các loại khớp nối NBK tương ứng với các loại máy CNC:
| Image | |
|
|
|
|
|---|---|---|---|---|---|
| Name | XHW-C | XHW-C-L | XHS-C | XBW-C | XBWS-C |
| Photo | |
|
|
|
|
|---|---|---|---|---|---|
| Name | XBS-C | XBSS-C | MDW | MDS | MHW |
Các loại khới nối XHS-C:
| Part Number | Max. Bore Diameter (mm) |
Rated Torque＊1 (N・m) |
Max. Rotational Frequency (min-1) |
Moment of Inertia (kg・m2)＊2 |
Static Torsional Stiffness (N･m/rad) |
Max. Lateral Misalignment (mm) |
Max. Angular Misalignment (°) |
Max. Axial Misalignment (mm) |
Mass (g) ＊2 |
|---|---|---|---|---|---|---|---|---|---|
| XHS-15C | 6 | 0.6 | 42000 | 2.2×10-7 | 110 | 0.01 | 0.7 | ±0.1 | 6.6 |
| XHS-19C | 8 | 1.5 | 33000 | 6.3×10-7 | 330 | 0.02 | 1 | ±0.1 | 13 |
| XHS-25C | 12 | 3 | 25000 | 2.3×10-6 | 1200 | 0.02 | 1 | ±0.15 | 25 |
| XHS-27C | 14 | 3.3 | 23000 | 3.1×10-6 | 1800 | 0.02 | 1 | ±0.2 | 27 |
| XHS-34C | 16 | 6.3 | 18000 | 9.2×10-6 | 3900 | 0.02 | 1 | ±0.25 | 52 |
| XHS-39C | 20 | 12 | 16000 | 2.0×10-5 | 6000 | 0.02 | 1 | ±0.25 | 84 |
| XHS-44C | 22 | 15 | 14000 | 3.3×10-5 | 7900 | 0.02 | 1 | ±0.3 | 107 |
| XHS-56C | 28 | 37.5 | 11000 | 1.1×10-4 | 14000 | 0.02 | 1 | ±0.35 | 233 |
| XHS-64C | 35 | 50 | 9800 | 2.2×10-4 | 16000 | 0.02 | 1 | ±0.45 | 328 |
| XHS-79C | 42 | 100 | 7900 | 6.7×10-4 | 23000 | 0.02 | 1 | ±0.55 | 748 |
| XHS-98C | 50 | 280 | 6400 | 1.7×10-3 | 52000 | 0.02 | 1 | ±0.65 | 1120 |
Các loại khới nối XHW-C:
| Static Torsional Stiffness (N･m/rad) |
Max. Lateral Misalignment (mm) |
Max. Angular Misalignment (°) |
Max. Axial Misalignment (mm) |
Mass (g) ＊2 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| XHW-15C | 6 | 0.6 | 42000 | 3.0×10-7 | 100 | 0.1 | 1.4 | ±0.2 | 9.4 |
| XHW-19C | 8 | 1.5 | 33000 | 8.8×10-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-25C | 12 | 3 | 25000 | 3.4×10-6 | 1000 | 0.15 | 2 | ±0.3 | 35 |
| XHW-27C | 14 | 3.3 | 23000 | 4.4×10-6 | 1400 | 0.15 | 2 | ±0.4 | 39 |
| XHW-34C | 16 | 6.3 | 18000 | 1.3×10-5 | 2500 | 0.2 | 2 | ±0.5 | 75 |
| XHW-39C | 20 | 12 | 16000 | 2.9×10-5 | 4700 | 0.25 | 2 | ±0.5 | 123 |
| XHW-44C | 22 | 15 | 14000 | 4.7×10-5 | 6400 | 0.25 | 2 | ±0.6 | 156 |
| XHW-56C | 28 | 37.5 | 11000 | 1.7×10-4 | 12000 | 0.3 | 2 | ±0.7 | 340 |
| XHW-64C | 35 | 50 | 9800 | 3.3×10-4 | 15000 | 0.35 | 2 | ±0.9 | 490 |
| XHW-79C | 42 | 100 | 7900 | 1.0×10-3 | 22000 | 0.5 | 2 | ±1.1 | 1100 |
| XHW-98C | 50 | 280 | 6400 | 2.6×10-3 | 47000 | 0.5 | 2 | ±1.3 | 1740 |
Các loại khớp nối XBS-C:
| Static Torsional Stiffness (N･m/rad) |
Max. Lateral Misalignment (mm) |
Max. Angular Misalignment (°) |
Max. Axial Misalignment (mm) |
Mass (g) ＊2 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| XBS-15C2 | 6 | 0.6 | 42000 | 9.8×10-8 | 300 | 0.02 | 0.5 | ±0.1 | 5 |
| XBS-19C2 | 8 | 1 | 33000 | 2.9×10-7 | 600 | 0.02 | 1 | ±0.1 | 9 |
| XBS-25C2 | 12 | 2 | 25000 | 1.1×10-6 | 1300 | 0.02 | 1 | ±0.2 | 17 |
| XBS-27C2 | 14 | 2.2 | 23000 | 1.4×10-6 | 1600 | 0.02 | 1 | ±0.2 | 21 |
| XBS-34C3 | 16 | 4.2 | 18000 | 4.0×10-6 | 2500 | 0.02 | 1 | ±0.3 | 43 |
| XBS-39C2 | 20 | 8 | 16000 | 9.8×10-6 | 4600 | 0.02 | 1 | ±0.3 | 83 |
| XBS-44C2 | 22 | 10 | 14000 | 1.6×10-5 | 6000 | 0.02 | 1 | ±0.3 | 105 |
| XBS-56C3 | 28 | 25 | 11000 | 5.7×10-5 | 14000 | 0.02 | 1 | ±0.4 | 232 |
| XBS-68C5 | 32 | 60 | 9000 | 1.6×10-4 | 25000 | 0.02 | 1 | ±0.5 | 388 |
| XBS-82C5 | 35 | 80 | 7000 | 4.2×10-4 | 42000 | 0.02 | 1 | ±0.6 | 740 |
| XBS-94C7 | 45 | 150 | 6000 | 6.9×10-4 | 55000 | 0.02 | 1 | ±0.7 | 960 |
| XBS-104C8 | 50 | 200 | 6000 | 1.1×10-3 | 68000 | 0.02 | 1 | ±0.7 | 1180 |
Xuất xứ: Nhật Bản
Bảo hành: 12 tháng
| Weight | 1.2 kg |
|---|---|
| Dimensions | 10.4 × 10.0 × 1.0 cm |
